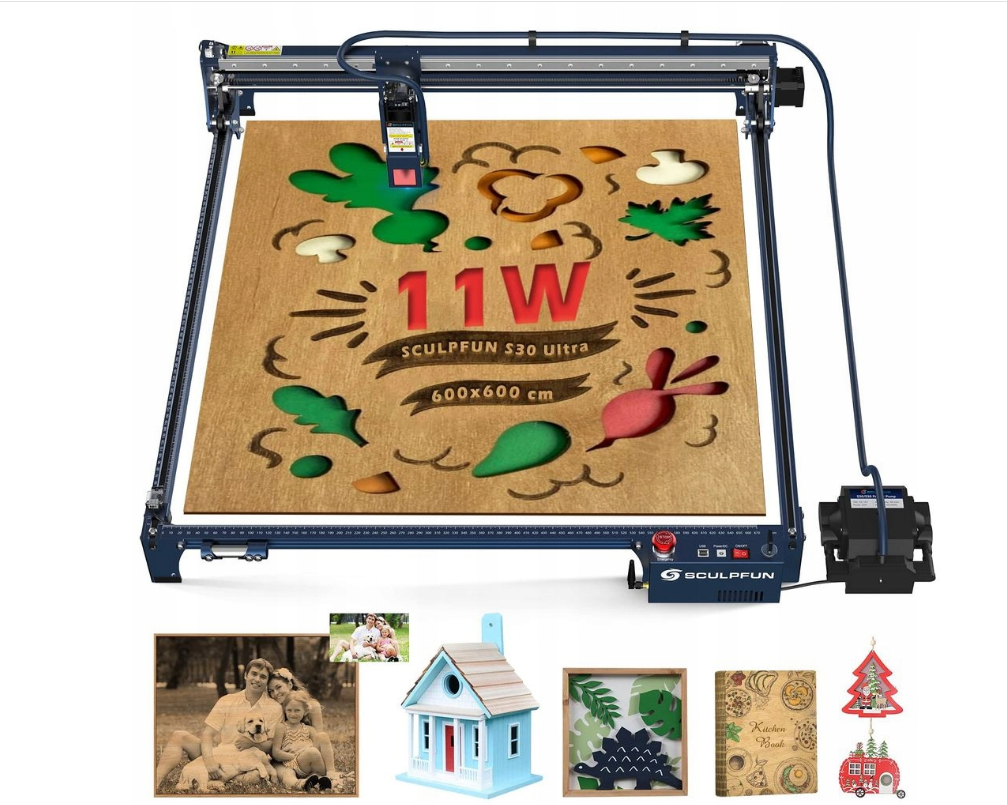

Лазерний гравер SCULPFUN S30 Ultra 11W

Лазерна гравірувальна машина SCULPFUN S30 Ultra-11W Зона гравірування 600x600 мм Automatic Air Assist Конструкція зі змінними лінзами Включає набір для обслуговування лазера Основна плата Air Assist M8

Модель продукту: SCULPFUN S30 Ultra-11W

Інформація про лазер:

Вихідна потужність діодного лазера: 11 Вт (зверніть увагу, що це енергія світла, а не електрики)

Фокус лазера: 0,06x0,08 мм

Довжина хвилі лазера 455±5 нм

Спосіб фокусування: фіксована фокусуюча колона + висувний пристрій

Лазерний захисний екран: оснащений знімним лазерним захисним екраном для захисту ваших очей. Ви можете відрегулювати його вгору та вниз або зняти.

Інформація про машину:

Точність гравірування: 0,005 мм

Розмір зони гравіювання: стандартний варіант 600х600 мм

Електрична потужність машини: близько 84 Вт

Площа гравірування 600x600 мм: фактична площа гравірування становить 600x600 мм, що робить багато ваших робіт не обмеженими площею, і ви можете виконати більшість великомасштабних робіт з різання. Крім того, площа 600 х 600 мм цілком достатня, а термін служби надзвичайно великий, і практично немає необхідності модернізувати конструкцію в майбутньому.

Розмір машини

Зовнішні розміри:

800*840 мм (включаючи хост, промінь осі Х)

750*800мм (одна рама)

Внутрішні розміри:

700*760 мм (розмір внутрішньої рами)

600*600 мм (робочий хід)

високий:

80 мм (один кадр)

220 мм (включаючи балку по осі X)

Невелика похибка ручного вимірювання

Оновлена ​​32-розрядна материнська плата з пневматичним підтримкою: найновіша 32-розрядна материнська плата підтримує функцію автоматичної повітрообміну, підтримує бездротове з’єднання Bluetooth для керування машиною та не обмежена відстанню кабелю USB.

Оновлені три варіанти лазера 11 Вт, 22 Вт, 33 Вт: лазер серії S30 Ultra використовує один оновлений діод 6 Вт, що збільшує фактичну потужність лазера та можливості різання, а також пропонує три варіанти лазера 11 Вт/22 Вт/33 Вт.

Та сама серія та та сама структура, яку легко розширити: моделі серії S30 Ultra зберігають високу сумісність з точки зору дизайну, блоки живлення S30 Ultra 11W/22W/33W, структури лазерних кабелів та інтерфейси узгоджені. , 11W-22W-33W просто замініть лазерну головку без будь-яких інших змін.

Професійний дизайн безпеки: Серія S30 Ultra оснащена вимикачем аварійної зупинки та замком для захисту від дітей. У аварійній ситуації натискання кнопки аварійної зупинки може зупинити машину; Після витягнення ключа машину неможливо увімкнути, що може завадити дітям випадково ввімкнути її.

Ящик для інструментів, ящик для лазерного ремонту, тримач колонки з фіксованим фокусом: S30 Ultra пропонує професійні ящики для зберігання інструментів і ящики для технічного обслуговування, включаючи механічні гайкові ключі, пінцети, очищувачі сопел тощо, які зручно зберігати в ящиках для зберігання конфігурації. Крім того, на машині є професійний ящик для зберігання колонок із фіксованим фокусом, який зручно зберігати.

Оновлений 42-розрядний кроковий двигун: оновлений 42-розрядний кроковий двигун забезпечує достатню потужність, щоб машина рухалася на високій швидкості. Крутний момент досягає 4,2 кг·см, або 3,1 кг·см для звичайних машин. У майбутніх оновленнях, навіть якщо лазер або корисне навантаження стануть важчими, немає необхідності замінювати двигун.

Змінна захисна лінза: лазер серії S30 Ultra використовує інноваційну змінну лінзу, яка значно подовжує термін служби лазера, який більш ніж у 10 разів довший, ніж у інших звичайних лазерів. Якщо лінза пошкоджена або після тривалого використання, лінзу можна замінити, щоб відновити її ріжучу здатність. Одна безкоштовна лінза включена в покупку, лінзи дуже дешеві, і їх можна легко придбати в SCULPFUN.

Знімний лазерний щиток для очей: Серія S30 постачається зі знімним скляним щитком для очей, який не відблискує, навіть якщо ви не в окулярах. Крім того, ви можете легко демонтувати його, якщо він вам не потрібен.

Вбудована насадка високого тиску з подачею повітря: Серія S30 Ultra оснащена вдосконаленою металевою насадкою з подачею повітря високого тиску, яка може створювати повітряний потік високого тиску під повітряним насосом, що значно покращує ефективність різання та швидкість різання. більш ніж у 5 разів швидше, ніж без пневматичної системи. Потужний потік повітря видаляє залишки, залишаючи поверхню різання дуже чистою.

Міцна рама: серія S30 виготовлена ​​з міцного алюмінієвого сплаву, її рама може витримати вагу до 50 кг без пошкоджень, що є дуже міцним. Раму можна використовувати тривалий час і зберігати високу точність, коли машина потребує модернізації, вам просто потрібно оновити останній лазер.

Точність різання промислового класу: S30 Ultra використовує надзвичайно міцну, високоточну лінійну X-рейку діаметром 0,005 мм для досягнення точності гравіювання промислового рівня. Порівнюючи дрібні деталі гравіювання, S30 Ultra не має хвилястих візерунків, які з’являються на звичайних гравірувальних машинах.

Операційне програмне забезпечення: LightBurn (з функцією M8 air assist), LaserGRBL, LightBurn, Benbox, GrblController, LiteFire, підтримує Windows, підтримує систему MAC. Підтримувані формати файлів: NC, BMP, JPG, PNG, DXF та інші формати зображень.

Спосіб передачі даних: USB-з'єднання або бездротове з'єднання Bluetooth

зарядний пристрій:

Вхідна напруга: 100-240 В змінного струму, 50/60 Гц Вихід: 24 В 7 A

Вага упаковки: 9,6 кг

Розмір упаковки: 865*247*235 мм

Сертифікація: CE FCC RoHS Сертифікація FDA ICE

Повітряний насос:

Тип: повітряний насос з керуванням від материнської плати, напруга 24В, витрата 30л/хв

Внутрішній діаметр повітряного шланга: 7,5 мм

Материнська плата: 32-розрядна материнська плата з підтримкою повітря, підтримує бездротове з'єднання Bluetooth.

Зміст упаковки гравірувальної машини SCULPFUN S30 Ultra-11W:

1 × лазер S30 Ultra-11W

1 × захисний екран лазера

1 × Лазерний ремонтний набір

1 × 24 В автоматичний повітряний насос

Дошка дерев'яна 2×460*230*3мм

2×460*230 алюмінієва захисна пластина

2×кінцевий вимикач

1×24V 7A блок живлення

1 х шнур живлення

1 × кабель USB

1 × гумовий повітряний шланг

1 × ящик для інструментів

1 × окуляри

Пакет інсталяції крок 1-6

1 × посібник користувача

1 × збірка осі X

2 x X профілі

2 x Y профіль

1 × блок керування в зборі

3× опорні ніжки

1x сумка для кабельних затискачів

1x фіксоване кріплення на колонці

1x запасний набір гвинтів

1x килимок проти ковзання

Матеріал для гравіювання/різання:

Матеріали для різьблення: усі види деревини (включаючи горіх, вишню та іншу деревину високої щільності), МДФ, камінь, картон, пластик, шкіра, друкована плата, оксид алюмінію, нержавіюча сталь 304, кераміка, темний камінь

Матеріали для різання: усі види деревини (включно з горіхом, вишнею та іншою деревиною високої щільності), МДФ, акрилова дошка, картон, нетканий матеріал, бамбукова стружка, шкіра, деякі пластикові дошки, друковані плати

Запобіжні заходи:
1. Лазерна безпека

У цьому пристрої використовується лазерний виріб класу 4. Потужність лазера надто висока й може спричинити травми очей і опіки шкіри. Ми встановили на лазер лазерний екран, який може фільтрувати розсіяне світло у фокусі лазера.

2. Пожежна безпека

Лазерний промінь високої інтенсивності створює дуже високі температури та виділяє багато тепла, оскільки матеріал спалюється або випаровується під час процесу різання. Спробуйте провітрити приміщення або додати витяжне обладнання. Деякі матеріали можуть спалахнути під час різання, особливо легкозаймисті матеріали, такі як дерево та папір. Під час процесу гравіювання намагайтеся покласти металеві або інші вогнестійкі прокладки на дно гравірувального верстата, щоб захистити безпеку столу чи верстака. Переконайтеся, що поруч є ефективний вогнегасник.

3. Матеріали

Не вирізайте матеріали з невідомими параметрами. Рекомендовані матеріали для гравіювання: дерево, акрил, бамбук, шкіра, тканина, папір, металокераміка з чорним покриттям. Не рекомендовані матеріали: блискучі метали, прозорі матеріали, світловідбиваючі матеріали, пластик тощо.

4. Безпечний у використанні

Гравірувальний верстат можна використовувати лише горизонтально, переконайтеся, що гравірувальний верстат є нерухомим і надійним. На чотирьох штативах є отвори для кріплення, які можна прикріпити до верстака з іншими пристосуваннями. Уникати випадкового переміщення або падіння робочої поверхні під час роботи та спричинення пожежі; Категорично забороняється спрямовувати лазер на людей, тварин або будь-які легкозаймисті матеріали, незалежно від того, знаходяться вони в робочому стані чи ні. Підлітки повинні перебувати під наглядом батьків під час використання, і використання лазерів повинно бути під їхньою охороною, і ніхто не повинен працювати без нагляду, щоб запобігти випадковим пожежам.

5. Безпека в налаштуванні параметрів.

Під час різання товстої деревини або МДФ рекомендується збільшити швидкість, а швидкість різання занадто низька. Лазер випалює внутрішню частину дерев’яної плити або плити МДФ і викликає горіння. Рекомендується, щоб швидкість різання була не менше 300 мм/хв.
