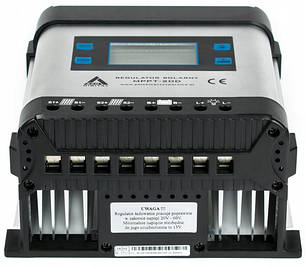

Сонячний контролер заряду MPPT 12/24 30A LCD

MPPT контролери є вдосконаленою версією ШІМ контролерів.

Вони виконують усі основні функції, необхідні для контролера заряду, насамперед для  керування роботою фотоелектричних систем . Їх завдання — забезпечити  належні характеристики зарядного струму акумуляторів,  захищаючи їх від надто глибокого розряду або перезаряду, тим самим збільшуючи термін служби акумулятора.

Крім того, контролери MPPT мають вбудовану  функцію відстеження MPP фотоелектричних модулів . MPP – максимальна точка потужності панелі, визначена у ВАХ. Завдяки системі MPPT, регулятор  постійно перевіряє  напругу на панелі  , виявляючи максимальну точку потужності , що значно прискорює зарядку акумулятора через панель. Контролери MPPT прискорюють зарядку акумулятора на  20-30% швидше,  ніж контролери ШІМ.

Найважливіші особливості:
Максимальний зарядний струм:  30 А
Вихідна напруга:  12В / 24В (автоматичне визначення)
Напруга живлення:  12В при 20В-60В / 24В при 30В-90В
Тип:  MPPT
характеристика:
Відстеження максимальної робочої точки (MPPT)
Автоматичне визначення напруги 12/24 В
Регулювання напруги та струму
ШІМ зарядка
Багатоступенева технологія зарядки
Відключення приймачів
Автоматичне включення після відключення
Міцний алюмінієвий корпус
LCD дисплей робочих параметрів
Застосування та функції
Контролери зарядки серії MPPT розроблені для роботи в  передових фотоелектричних системах . Їх завдання -  контролювати процес багатоступеневої зарядки акумулятора  і  захищати його від перезаряду або глибокого розряду , а також інформувати користувача про поточні робочі параметри.

Завдяки використанню  алгоритму відстеження найбільшої точки потужності  сонячної батареї  їх ефективність незрівнянно більша, ніж у класичних ШІМ-регуляторів. Система автоматичного визначення напруги дозволяє  працювати як з батареями 12 В, так і з 24 В , а інтуїтивно зрозуміле меню дозволяє правильно вибрати робочі параметри відповідно до типу використовуваної батареї:  гелевої або AGM.

Міцний корпус  гарантує безпечну роботу сучасних електронних систем і належне відведення надлишкового тепла від приводів.  Проста система збірки  скорочує час монтажу до мінімуму, а чіткі описи перетину підключення  мінімізують ризик неправильного підключення  окремих елементів системи.

До представленого регулятора можна підключати кабелі для сонячних батарей  перерізом до 16 мм² . Прилад оснащений зручною  РК-панеллю , яка, відображаючи робочі параметри, істотно полегшує контроль установки.

Система безпеки
Перезаряд акумулятора
Глибокий розряд акумулятора
Зворотна полярність на кожному вході/виході
Автоматичний електронний запобіжник
Захист від короткого замикання
Захист від перенапруг на вході панелі
Захист від перенапруги Uoc при непідключеному акумуляторі
Проти зворотного струму до панелі вночі
Від перегріву та надмірного навантаження
Відключення батареї при занадто високій напрузі

Кнопка MENU - відповідає за зміну вмісту, що відображається на дисплеї
Кнопка LOAD - перемикач увімкнення/вимкнення ланцюга навантаження постійного струму
LCD дисплей - інформує про поточні параметри роботи.
Кнопка зі стрілкою вгору - змінити параметр, що відображається в меню, і змінити задане значення в режимі редагування
Кнопка зі стрілкою вниз - змінити відображуваний параметр у меню та змінити задане значення в режимі редагування
Роз'єм панелі - позитивний і негативний полюси для підключення сонячної панелі
Роз'єм акумулятора - позитивний і негативний полюси для підключення акумулятора (12 В або 24)
Роз'єм навантаження (вихід) - позитивний і негативний полюси для підключення навантаження (12В або 24В в залежності від підключеного акумулятора)
Схема підключення регулятора
S) Сонячна панель
Б) батарея 12 В або 24 В
L) Навантаження (наприклад, лампочка)
AZO Сонячний контролер MPPT 12/24 30A LCD Код виробника 2313
Технічні параметри:
Вихідна - вхідна напруга: 12 В @ 20 В-60 В / 24 В @ 30 В-90 В (автоматичне визначення)
Підтримуваний тип батареї: AGM / Gel
Напруга зарядки (регульована): 14,0 В ÷ 15,0 В / 28,0 В ÷ 30,0 В
Тримуюча напруга: 13,8 В / 27,6 В
Напруга відключення (LVD): 10,4 В ÷ 11,4 В / 20,8 В ÷ 22,8 В
Напруга повторного підключення: 12,2 В ÷ 13,2 В / 24,4 В ÷ 26,4 В
Захист акумулятора від перенапруги: 12 В @ 17 В / 24 В @ 34 В
PV захист від перенапруги: 12 В при 60 В / 24 В при 90 В
Максимальний зарядний струм: 30А
Максимальний струм навантаження: 30А
Власне споживання струму: <1 мА (режим очікування) / 15 мА (робота) / 130 мА (робота з підключеним навантаженням)
Робоча температура: -25°C ~ +55°C
Температурна компенсація: 12В при 18мВ/°C / 24В при 36мВ/°C
Максимальний переріз дроту: 16 мм / 6 AWG
Ступінь захисту (IP): IP21
Розміри ДхШхВ [мм]: 175x175x95
Вага [кг]: 1.54
